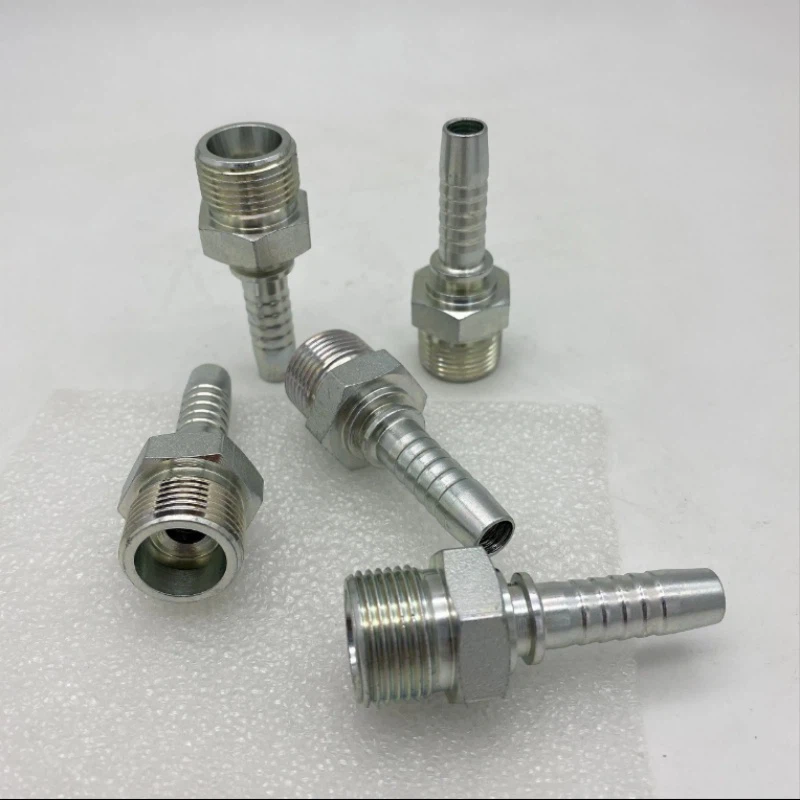

10511 metrik gason 24 degre lou kawotchou Fitting

PATI NO.: 10511/10512



Deskripsyon:10511 metrik gason 24deg kòn chèz ht iso 8434-1- DIN 3861



Karakteristik:

* Materyèl: asye kabòn/asye pur

* Tretman sifas: zenk plating

* Tès espre sèl: 96h/120h/300h

* Pake: bwat katon+palèt an bwa

* Creole: Eaton

* Sètifikasyon: ISO 9001: 2008

* Aplikasyon: machin endistriyèl

* Karakteristik: Long Life



Espesifikasyon:



Metrik gason 24 degre lou kawotchou Fitting



PATI NO.	Fil e	Kawotchou fè		Dimansyon
		Dn	Priz	A	C	S1
10511-14-04	M14X1.5	6	4	24.1	12	14
10511-16-04	M16X1.5	6	4	26.5	12	17
10511-18-04	M18X1.5	6	4	26.5	12	19
10511-20-05	M20X1.5	8	5	27	12	22
10511-20-06	M20X1.5	10	6	26.5	12	22
10511-22-05	M22X1.5	8	5	30.5	14	24
10511-22-06	M22X1.5	10	6	30.5	14	24
10511-22-08	M22X1.5	12	8	31	14	24
10511-24-08	M24X1.5	12	8	31.5	14	27
10511-30-10	M30X2	16	10	36	16	32
10511-30-12	M30X2	20	12	36	16	32
10511-36-12	M36X2	20	12	40.5	18	41
10511-36-16	M36X2	25	16	41.5	18	38
10511-42-16	M42X2	25	16	44	20	46
10511-42-20	M42X2	32	20	45	20	46
10511-52-20	M52X2	32	20	50	22	55

Remak: 1. Pou itilize ak tiyo trese. 2. Si ou itilize ak kawotchou espiral, nimewo seri kawotchou Fitting se 10312- xx-xx; 3. Tout pati a pa gen okenn. Pi wo pase yo nan asye kabòn. Si kòmann -nan adaptè asye pur, tanpri sifiks "ss". Pou egzanp: 10311-12-04 Ss vle di asye pur Fitting. 4. tou ka pwodwi entegre kawotchou Fitting.





Ranje ekipman nou yo:



Ferrules	Metrik fil kawotchou ekipman	Fittings britanik kawotchou fil
America Thread kawotchou ekipman	Metrik fil kawotchou adaptè	Brithsh fil kawotchou adaptè
Amerik fil kawotchou adaptè	Yon sèl moso kawotchou ekipman	Ekipman ki kapab itilize ankò kawotchou



Aplikasyon:



Metrik gason 24 degre kòn chèz segondè-tanperati (HT) ekipman idwolik yo lajman itilize nan sistèm segondè-presyon idwolik ki mande serye, fwit-gratis koneksyon. Aplikasyon komen yo enkli:

Machin endistriyèl: tankou machin bòdi piki, près, ak ekipman CNC.

Idwolik mobil: yo te jwenn nan konstriksyon, agrikòl, ak machin min (egzanp, pneu, charyo).

Aerospace & defans: pou gaz ak sistèm idwolik mande presizyon ak rezistans.

Anviwònman segondè-tanperati: apwopriye pou sistèm ekspoze a tanperati ki wo akòz chalè ki reziste materyèl yo.
